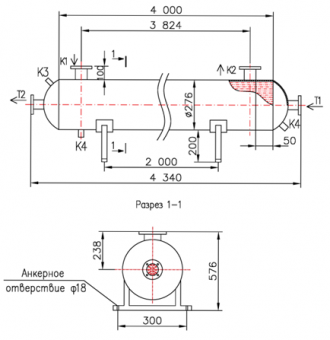

Кожухотрубный теплообменник КС 270-4-8×0,8-32,0

Аппарат КС 270-4-8×0,8-32,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 32,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 32,0 м² Ру 16 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 32,0 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 390 кг
Документ: Б-45929

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	32,0 м²
Мощность, кВт	186,5
Запас по поверхности, %	15
Температурный график, °C	10 / 2	60 / 20
Расход	20 м³/ч	33,7 т/ч
Расчётное давление, бар	6	6
Масса аппарата (сухая)	390 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подбирается под надежность.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
Т1	Вход среды №1	Ду50, фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду50, фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду65, фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду65, фланец ГОСТ 33259	1	16
К3	Воздухоотводчик	Ду15, муфта приварная	1	16
К4	Дренаж	Ду25, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Перегородки (15 шт.)	AISI 304
Фланцы Т1/Т2	AISI 304
Фланцы К1/К2	Ст20
Оголовки Т1/Т2	AISI 304
