Кожухотрубный теплообменник КС 270-2-8×0,8-32,0

Аппарат КС 270-2-8×0,8-32,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 32,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 32,0 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 32,0 м²
Мощность: 186,5 кВт
Запас поверхности: 15 %
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 450 кг
Документ: Б-45929-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	—
Площадь теплообмена	32,0 м²
Мощность, кВт	186,5
Запас по поверхности, %	15
Температурный график, °C	10 → 2	0 → 6
Расход	20,0 м³/ч	33,7 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	450 кг

Примечание: реальные режимы уточняются при расчёте.

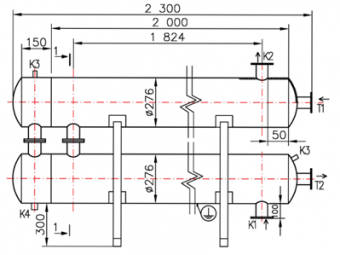

Присоединительные размеры

Тип	Назначение	Маркировка	Ду, мм	Ру, бар
T1	Вход среды №1	ГОСТ 33259	50	16
T2	Выход среды №1	ГОСТ 33259	50	16
K1	Вход среды №2	ГОСТ 33259	65	16
K2	Выход среды №2	ГОСТ 33259	65	16
AV	Воздухоотводчик	Муфта приварная	15	16
DR	Дренаж	Муфта приварная	25	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2 фланцы	AISI 304
Патрубки К1/К2 фланцы	Ст20
Оголовок несъёмный Т1/Т2	AISI 304
Перегородки	AISI 304
