Кожухотрубный теплообменник КС 200-2,5-8×0,8-15,0

Аппарат КС 200-2,5-8×0,8-15,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 15,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 15,0 м² Ру 10 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 15,0 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 160 кг
Документ: Б-45948

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	15,0 м²
Мощность, кВт	340,0
Запас по поверхности, %	15%
Температурный график, °C	80 / 60	50 / 70
Расход	14,61 т/ч	14,66 т/ч
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	160 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.

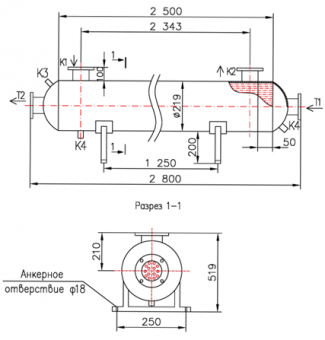

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 50, ГОСТ 33259	1	16
К1	Вход среды №2	Ду 50, ГОСТ 33259	1	16
К2	Выход среды №2	Ду 50, ГОСТ 33259	1	16
К3	Воздухоотводчик	Ду 15, резьба приварная	1	16
К4	Дренаж	Ду 20, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20, фланцы ГОСТ 33259
Патрубки К1/К2	Ст20, фланцы ГОСТ 33259
Оголовок несъёмный	Ст20
