Кожухотрубный теплообменник КС 100-2-8×0,8-2,4

Аппарат КС 100-2-8×0,8-2,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,4 м² Ру 10 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,4 м²
Мощность: 80 кВт
Запас поверхности: 12 %
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 40 кг
Документ: Б-45981

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода 90/150%	—
Площадь теплообмена	2,4 м²
Мощность, кВт	80,0
Запас по поверхности, %	12
Температурный график, °C	120 / 89,5	70 / 95
Расход, т/ч	2,261	3,077
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	40 кг

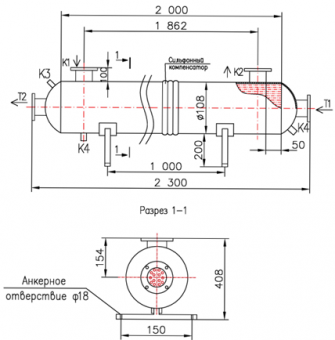

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду32, ГОСТ 33259	1	16
Т2	Выход среды №1	Ду32, ГОСТ 33259	1	16
К1	Вход среды №2	Ду32, ГОСТ 33259	1	16
К2	Выход среды №2	Ду32, ГОСТ 33259	1	16
К3	Воздухоотводчик	Ду15, муфта приварная	1	16
К4	Дренаж	Ду25, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1/Т2	Ст20
Фланцы К1/К2	Ст20
Оголовок	Ст20 (несъёмный)
