Кожухотрубный теплообменник КС 150-0,5-100,8-1,5
Аппарат КС 150-0,5-10×0,8-1,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,5 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 1,5 м² Ру 10 бар Материалы: AISI 304 / 316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 1,5 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 316
- Масса аппарата (сухая)
- ≈ 30 кг
Инженерные параметры

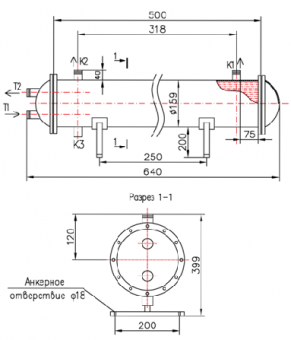

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Суспензия Вода Площадь теплообмена 1,5 м² Мощность, кВт 17,0 Запас по поверхности, % 11,0 % Температурный график, °C 90 / 20 50 / 29 Расход 1,0 м³/ч 3,0 м³/ч Расчётное давление, бар 10 10 Масса аппарата (сухая) 30 кг МатериалыЭлемент Материал Корпус AISI 304 Трубки Ду 10×0,8 AISI 316 Трубная решётка AISI 316 Т1/Т2 Резьба приварная AISI 316 K1/K2 Резьба приварная AISI 316 Оголовок съёмный AISI 316 Фланец оголовочный Ру10 — AISI 316 Уплотнение Паронит Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 Ду 25, резьба приварная 1 10 T2 Выход среды №1 Ду 25, резьба приварная 1 10 K1 Вход среды №2 Ду 75, резьба приварная 1 10 K2 Выход среды №2 Ду 75, резьба приварная 1 10 Дренаж Муфта приварная Ду 75 1 10 Основные габаритыРазмер Значение Общая длина 1200 мм Анкерное крепление 200 мм Диаметр кожуха 120 мм - Отзывы
-
