Кожухотрубный теплообменник КС 400-2-8×0,8-54,0

Аппарат КС 400-2-8×0,8-54,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 54,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 54,0 м² Ру 16 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 54,0 м²
Мощность: 6930,3 кВт
Запас поверхности: 22 %
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 900 кг
Документ: Б-46065

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	54,0 м²
Мощность, кВт	6930,3
Запас по поверхности, %	22 %
Температурный график, °C	200 / 70	40 / 95
Расход	10 м³/ч	108,33 т/ч
Расчётное давление, бар	16	16
Масса аппарата (сухая)	900 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подбирается под требуемую надёжность.

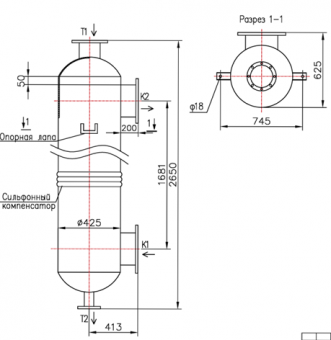

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 65, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 200, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 200, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1	Ст20
Фланцы Т2	Ст20
Фланцы К1/К2	Ст20
Оголовок Т1 несъёмный	Ст20
Оголовок Т2 несъёмный	AISI 304
