Кожухотрубный теплообменник КС 130-2-8×0,8-4,0

Аппарат КС 130-2-8×0,8-4,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,95 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,95 м²
Мощность: 46,6 кВт
Давление расчётное: 6,0 бар
Материал корпуса / трубок: Ст20 / трубы Ду8×0,8 AISI 304
Масса аппарата (сухая): ≈ 45 кг
Документ: Б-46102

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	3,95 м²
Мощность, кВт	46,6
Запас по поверхности, %	15%
Температурный график, °C	90 / 65	10 / 30
Расход	1,602 т/ч	2,0 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	45 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подбирается под требуемую надёжность.

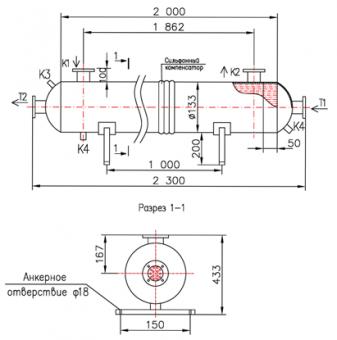

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
Т1	Вход среды №1	Ду32, фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду32, фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду32, фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду32, фланец ГОСТ 33259	1	16
К3	Под воздухоотводчик	Ду15, муфта приварная	1	16
К4	Дренаж	Ду25, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	Ду8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2	Ст20, фланцы ГОСТ
Патрубки К1, К2	Ст20, фланцы ГОСТ
Муфты К3, К4	Приварные, Ст20
Оголовок	Несъёмный, Ст20
