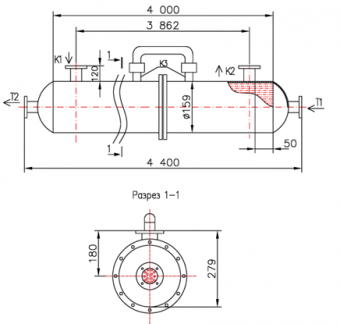

Кожухотрубный теплообменник КС 150-4-8×0,8-4,0

Аппарат КС 150-4-8×0,8-4,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 12/18 бар Материалы: Титан ВТ-1 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 12 бар (трубки) / 18 бар (кожух)
Материал корпуса / трубок: Титан ВТ-1
Масса аппарата (сухая): ≈ 150 кг
Документ: Б-46180

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Морская вода	40% морская вода
Площадь теплообмена	12,0 м²
Мощность, кВт	250,0
Запас по поверхности, %	18%
Температурный график, °C	90 / 10	0 / 80
Расход	4,417 м³/ч	3,559 м³/ч
Расчётное давление, бар	12	18
Масса аппарата (сухая)	150 кг

Примечание: данные уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 32, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 32, фланец ГОСТ 33259	1	25
K2	Выход среды №2	Ду 32, фланец ГОСТ 33259	1	25

Материалы

Элемент	Материал
Корпус	Титан ВТ-1
Трубки	8×0,8 Титан ВТ-1
Трубная решётка	Титан ВТ-1
Патрубки Т1/Т2	Фланцы, Титан ВТ-1
Патрубки K1/K2	Фланцы, Титан ВТ-1
Оголовок	Несъёмный, Титан ВТ-1
Фланец	РУб — Титан ВТ-1
