Кожухотрубный теплообменник КС 500-2-124-58,4

Аппарат КС 500-2-12×1-58,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 58,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 58,4 м² Ру 16 бар Материалы: Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 58,4 м²
Мощность: 260,1 кВт
Запас поверхности: 16%
Давление расчётное: 6 бар (трубки) / 16 бар (кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 1100 кг
Документ: Б-46219

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Воздух	Вода
Площадь теплообмена	58,4 м²
Мощность, кВт	260,1
Запас по поверхности, %	16%
Температурный график, °C	65 → 40	20 → 35
Расход	37,0 м³/ч	14,893 м³/ч
Расчётное давление, бар	6,0	16,0
Масса аппарата (сухая)	≈ 1100 кг

Примечание: режимы уточняются при расчёте; запас поверхности подбирается под надёжность.

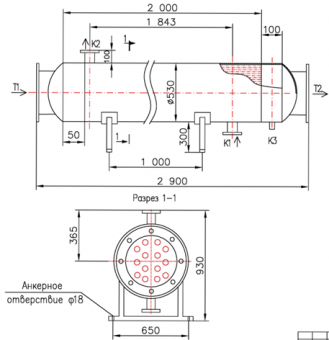

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду200, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду200, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду200, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду200, фланец ГОСТ 33259	1	16
K3	Дренаж	Муфта приварная Ду25	1	10

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304
Трубная решётка	AISI 304
Фланцы Т1, Т2, K1, K2	Ст20
Патрубки K3, оголовки	AISI 304
Перегородки	AISI 304

Основные габариты

Размер	Значение
Длина	≈ 2900 мм
Диаметр кожуха	Ø500 мм
