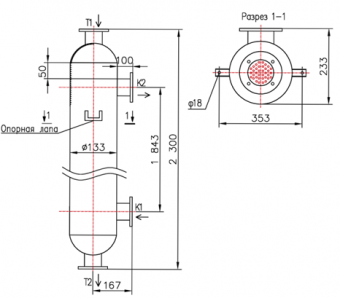

Кожухотрубный теплообменник КС 130-2,0-8×0,8-4,0

Аппарат КС 130-2,0-8×0,8-4,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,0 м² Ру 10 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,0 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 45 кг
Документ: Б-46237

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	4,0 м²
Мощность, кВт	120
Запас по поверхности, %	11
Температурный график, °C	90 / 70	60 / 85
Расход	1,45 м³/ч	1,17 м³/ч
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	45 кг

Примечание: реальные режимы уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 50, ГОСТ 33259	1	16
К1	Вход среды №2	Ду 50, ГОСТ 33259	1	16
К2	Выход среды №2	Ду 50, ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы/патрубки	Ст20
Оголовок Т1/Т2	Ст20
