Кожухотрубный теплообменник КС 200-1,5СК-8×0,8-9,0
Аппарат КС 200-1,5СК-8×0,8-9,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Мощность
- 600 кВт
- Запас поверхности
- 15 %
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304 (трубы 8×0,8)
- Масса аппарата (сухая)
- ≈ 110 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Гликоль Площадь теплообмена 9,0 м² Мощность, кВт 600 Запас по поверхности, % 15 Температура, °C (вх/вых) 115 / 90 25 / 85 Расход, м³/ч 19,9 18,5 Расчётное давление, бар 16 16 Масса аппарата (сухая) 110 кг Примечание: режимы уточняются при расчёте под конкретный проект.

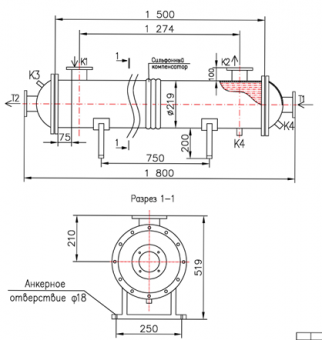

Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар Т1 Вход среды №1 Ду65, фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду65, фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду65, фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду65, фланец ГОСТ 33259 1 16 К3 Воздухоотводчик Муфта Ду15 1 16 К4 Дренаж Муфта Ду25 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Т1/Т2 Ст20 Фланцы К1/К2 Ст20 Оголовок Ст20 Фланец оголовочный Ст20 Уплотнение Паронит - Отзывы
-
