Описание

Кожухотрубный теплообменник КС 270-2Р-8×0,8-16,0

Аппарат КС 270-2Р-8×0,8-16,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 6 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 16,0 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 16,0 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 3300 кг
Документ: Б-46246-5

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Мощность, кВт	900
Запас поверхности	19 %
Площадь теплообмена	16,0 м²
Температура, °C (вход/выход)	115 / 55	89,84 / 89
Расход среды, м³/ч	29,851	27,729
Расчётное давление, бар	6	6
Масса пустого, кг (≤)	3300

Примечание: режимы уточняются при расчёте, возможна корректировка по ТЗ.

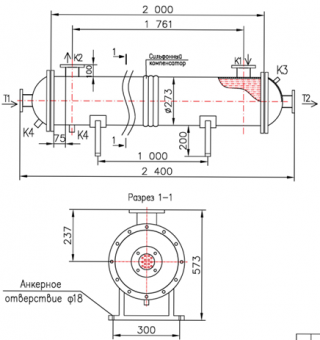

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду65	1	16
T2	Выход среды №1	ГОСТ 33259 Ду65	1	16
K1	Вход среды №2	ГОСТ 33259 Ду80	1	16
K2	Выход среды №2	ГОСТ 33259 Ду80	1	16
K3	Воздухоотводчик	Муфта Ду15	1	16
K4	Дренаж	Муфта Ду19	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	∅8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1/Т2/К1/К2	Ст20
Патрубки	Ст20
Оголовок	Съёмный, Ст20
Фланец оголовочный	Ст20
Уплотнение оголовка	Паронит
