Кожухотрубный теплообменник КС 300-1,5Р-8×0,8-20,7

Аппарат КС 300-1,5Р-8×0,8-20,7 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,5 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 20,5 м² Ру 6,0 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 20,5 м²
Давление расчётное: 6,0 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 290 кг
Документ: Б-46246-6

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	900,0
Площадь теплообмена	20,5 м²
Запас по поверхности, %	22%
Температура, °C	115 / 89,84	99 / 85
Расход	29,851 м³/ч	27,729 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	290 кг

Примечание: реальные режимы уточняются при расчёте.

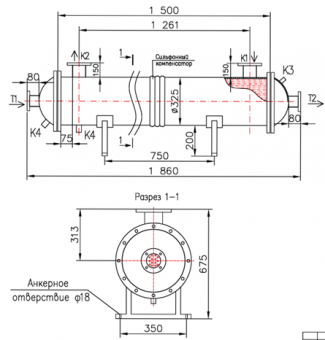

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
Т1	Вход среды №1	Ду65 ГОСТ 33259	1	16
Т2	Выход среды №1	Ду65 ГОСТ 33259	1	16
К1	Вход среды №2	Ду80 ГОСТ 33259	1	16
К2	Выход среды №2	Ду80 ГОСТ 33259	1	16
К3	Дренаж	Муфта Ду15	1	16
К4	Воздухоотводчик	Муфта Ду15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	Φ8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы	Ст20
Патрубки	Ст20
Оголовок	Съёмный, Ст20
Уплотнение	Паронит
