Кожухотрубный теплообменник КС 200-0,8-8x0,8-4,8

Аппарат КС 200-0,8-8×0,8-4,8 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,8 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,8 м² Ру 10 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,8 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 65 кг
Документ: Б-46263

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	4,8 м²
Мощность, кВт	465,6
Запас по поверхности, %	15
Температурный график, °C	<100 / 79,9	20 / 40
Расчётное давление, бар	10	10
Масса аппарата (сухая)	65 кг

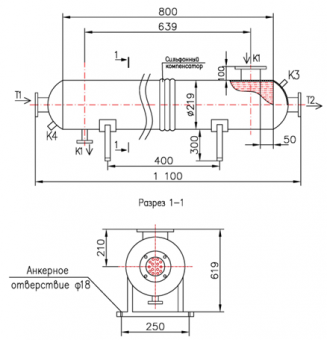

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду65, ГОСТ 33259	1	10
T2	Выход среды №1	Ду65, ГОСТ 33259	1	10
K1	Вход среды №2	Ду80, ГОСТ 33259	1	10
K2	Выход среды №2	Ду25, ГОСТ 33259	1	10
Воздухоотводчик	Резьба приварная	Ду15	1	—
Дренаж	Резьба приборная	Ду25	1	—

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки T1/T2	Фланцы Ст20
Патрубки K1/K2	Фланцы Ст20
Оголовок	Несъёмный, Ст20
