Кожухотрубный теплообменник КС 270-0,8-80,8-6,4

Аппарат КС 270-0,8-8×0,8-6,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,4 м² Ру 6 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6,4 м²
Мощность: 465,6 кВт
Запас поверхности: 22 %
Давление расчётное: 6,0 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса аппарата (сухая): ≈ 120 кг
Документ: Б-46263-1

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	6,4 м²
Мощность, кВт	465,6
Запас по поверхности, %	22
Температурный график, °C	100 / 79,88	20 / 40
Расход	0,717 м³/ч	20,0 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	120 кг

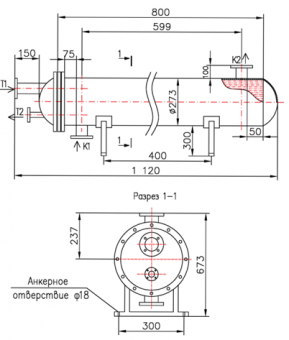

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду65, фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду25, фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду65, фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду65, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2 (фланцы)	AISI 304
Патрубки К1, К2 (фланцы)	Ст20
Оголовок Т1 съёмный	AISI 304
Оголовок Т2 корпусной	Ст20
Фланец оголовочный	Ст20
Уплотнение оголовка	Паронит
Трубный пучок	Съёмный
