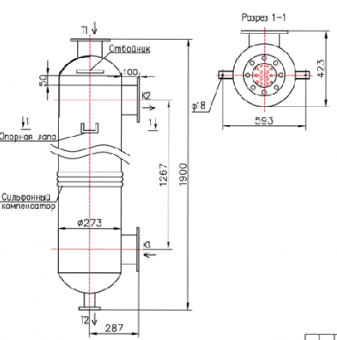

Кожухотрубный теплообменник КС 270-1,5-8-12,0

Аппарат КС 270-1,5-8×1бшг-12,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 250 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 10/300 бар AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 300 бар (трубки) / 10 бар (кожух)
Материал корпуса / трубок: Ст20 / AISI 321
Масса аппарата (сухая): 165 кг
Документ: Б-46272

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	2931,7
Площадь теплообмена	12,0 м²
Запас по поверхности, %	14 %
Температура вход/выход, °C	230 / 99,65	20 / 60
Расход сред	4,42 т/ч	63,0 т/ч
Расчётное давление, бар	300	10
Масса аппарата (сухая)	165 кг

Примечание: реальные режимы уточняются при расчёте.

Присоединительные патрубки

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду100	1	40
T2	Выход среды №1	ГОСТ 33259 Ду50	1	40
K1	Вход среды №2	ГОСТ 33259 Ду125	1	16
K2	Выход среды №2	ГОСТ 33259 Ду125	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы Т1, Т2	Ст20
Фланцы К1, К2	Ст20
Оголовок T1 несъемный	Ст20
Оголовок T2 несъемный	AISI 504
Отбойник	AISI 304
