Кожухотрубный теплообменник КС 150-1,5-8×0,8-4,5
Аппарат КС 150-1,5-8×0,8-4,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 10 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 10 бар (трубки) / 3 бар (кожух)
- Материал корпуса / трубок
- AISI 304 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 55 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Площадь теплообмена 4,5 м² Мощность, кВт 240 Запас по поверхности, % 16% Температурный график, °C 5 / 90 95 / 20 Расход 2,426 м³/ч 0,335 м³/ч Расчётное давление, бар 10 3 Масса аппарата (сухая) 55 кг Примечание: реальные режимы уточняются при расчёте.

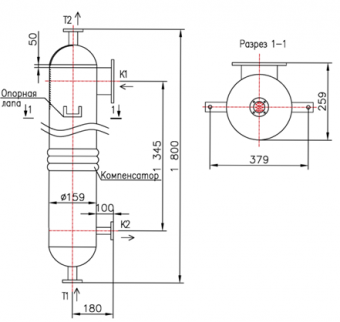

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду25, ГОСТ 33259 1 10 Т2 Выход среды №1 Ду25, ГОСТ 33259 1 10 К1 Вход среды №2 Ду80, ГОСТ 33259 1 10 К2 Выход среды №2 Ду15, ГОСТ 33259 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Т1/Т2/К1/К2 AISI 304 Оголовки Т1/Т2 Несъёмные, AISI 304 - Отзывы
-
