Кожухотрубный теплообменник КС 300-3СК-8×0,8-41,4

Аппарат КС 300-3СК-8×0,8-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 41,4 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 41,4 м²
Мощность: 407,6 кВт
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 510 кг
Документ: Б-46383-1

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	407,6
Площадь теплообмена	41,4 м²
Запас по поверхности, %	— (уточняется при расчёте)
Температурный график, °C	9 → <40	90 → 70
Расход	10,0 м³/ч	17,521 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	510 кг

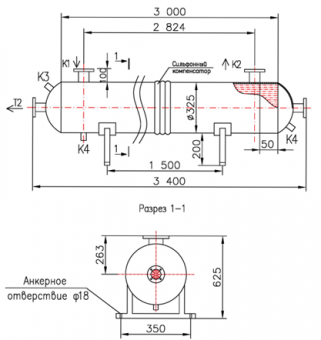

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 65, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Муфта приварная Ду 15	1	16
K4	Дренаж	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2	Фланцы Ст20
Патрубки К1, К2	Фланцы Ст20
Оголовок несъёмный Т1, Т2	Ст20
