Кожухотрубный теплообменник КС 150У-1-8×0,8-3,0

Аппарат КС 150У-1-8×0,8-3,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 6 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≤ 45 кг
Документ: Б-46436

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода бассейна	Котловая вода
Площадь теплообмена	3,0 м²
Мощность, кВт	58,2
Запас по поверхности, %	18
Температурный график, °C	25,0 → 20,0	80,0 → 60,0
Расход	10,0 м³/ч	2,503 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	45 кг

Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду 32, фланец ГОСТ 33259	1	10
К2	Выход среды №2	Ду 32, фланец ГОСТ 33259	1	10

Материалы

Элемент	Материал
Корпус (кожух)	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Оголовок	Несъёмный, AISI 304
Патрубки Т1/Т2 (фланцы)	AISI 304, ГОСТ 33259
Патрубки К1/К2 (фланцы)	AISI 304, ГОСТ 33259

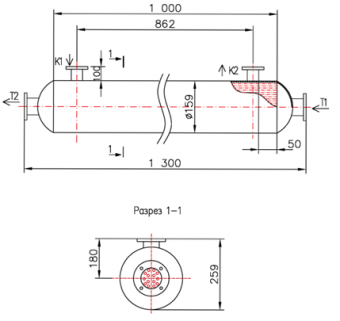

Основные габариты

Размер	Значение
Общая длина/высота	—
Межосевое К1–К2	—
Диаметр кожуха	—
Присоединительные размеры фланцев	—

Примечание: габариты и присоединительные размеры уточняются при расчёте и согласовании.
