Кожухотрубный теплообменник КС 100-3-8×0,8-3,6, Ду25
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание

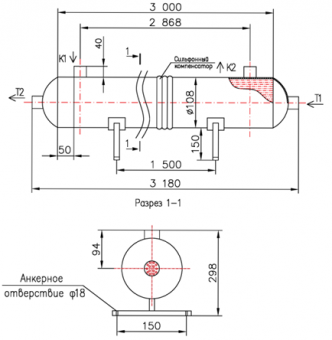

Кожухотрубный теплообменник КС 100-3-8×0,8-3,6
Аппарат КС 100-3-8×0,8-3,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,6 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 3,6 м²
- Давление расчётное
- 16 бар (Ру)
- Материал корпуса / трубок
- Ст20 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 30 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло Площадь теплообмена 3,6 м² Мощность, кВт 22,9 Запас по поверхности, % 11% Температурный график, °C 30 → 9 150 → 60 Расход 0,328 т/ч 0,45 (уточняется) Рабочее давление, бар 3,0 6,0 Масса аппарата (сухая) 30 кг Примечание: отдельные режимы и единицы расхода уточняются при расчёте по вашему ТЗ.
Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 25, муфта приварная 1 16 Т2 Выход среды №1 Ду 25, муфта приварная 1 16 К1 Вход среды №2 Ду 25, муфта приварная 1 16 К2 Выход среды №2 Ду 25, муфта приварная 1 16 МатериалыЭлемент Материал Корпус (кожух) Ст20 (углеродистая) Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Муфты Т1/Т2 Ст20 Муфты К1/К2 Ст20 Оголовок (несъёмный) Ст20 Перегородки (≈25 шт.) AISI 304 Основные габаритыРазмер Значение Длина/высота — Диаметр кожуха — Посадочные/крепёж — Примечание: габариты уточняются при расчёте и согласовании посадочных мест.
