Кожухотрубный теплообменник 2КС 100-3-8×0,8-7,2

Аппарат 2КС 100-3-8×0,8-7,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 7,2 м² Ру 10 бар Материалы: Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 7,2 м²
Давление расчётное: 10 бар (трубки/кожух)
Материалы кожуха / трубок: Ст20 / AISI 304 (8×0,8)
Масса аппарата (сухая): ≈ 100 кг
Документ: Б-46480-3

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	50,0
Запас по поверхности, %	16
Площадь теплообмена	7,2 м²
Температура вход/выход (°C)	30 → 75	90 → 60
Расход сред, м³/ч	0,955	3,093
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	100 кг

Примечание: режимы уточняются при расчёте; запас поверхности подбираем индивидуально.

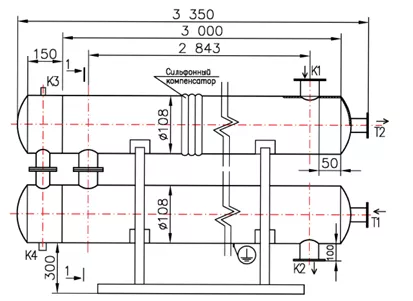

Присоединительные размеры

Тип	Назначение	Маркировка	Ду (мм)	Ру (бар)
Т1	Вход среды №1	ГОСТ 33259	25	16
Т2	Выход среды №1	ГОСТ 33259	25	16
К1	Вход среды №2	ГОСТ 33259	32	16
К2	Выход среды №2	ГОСТ 33259	32	16
К3	Воздухоотводчик (муфта приварная)	—	15	16
К4	Дренаж (муфта приварная)	—	25	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3Сн5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20 (фланцы Ст20)
Патрубки К1/К2	Ст20 (фланцы Ст20)
Оголовок несъёмный Т1/Т2	Ст20
Перегородки (14 шт.)	AISI 304
