Кожухотрубный теплообменник КС 150У-3-8×0,8-9,0

Аппарат КС 150У-3-8×0,8-9,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 110 кг
Документ: Б-46499

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	9,0 м²
Мощность, кВт	640,2
Запас по поверхности, %	15%
Температурный график, °C	— / —	— / —
Расход	≈ 11,0 м³/ч	≈ 10,0 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	110 кг

Примечание: режимы (температуры/расходы по узлам) уточняются при расчёте по вашему ТЗ.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50; фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 50; фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду 50; фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду 50; фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус (кожух)	Ст20 (Ст3сп5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Т1/Т2 фланцы	Ст20
К1/К2 фланцы	Ст20
Оголовок	Несъёмный (Т1/Т2) — Ст20

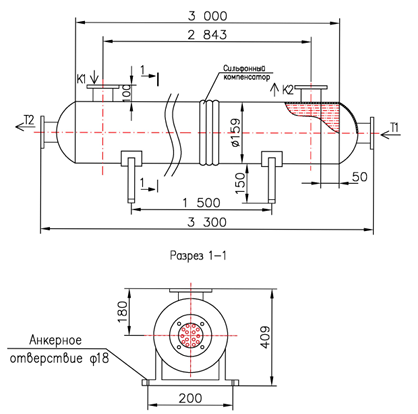

Основные габариты

Размер	Значение
Общая длина/высота	—
Межосевые по опорам/крепежу	—
Внешний диаметр кожуха	—
Размеры фланцев	—
Диаметр анкерных отверстий	—

Примечание: габариты и присоединительные размеры подтверждаются при оформлении КП/чертежа.
