Кожухотрубный теплообменник КС 300-2СК-8×1-27,6, Ду100, фланец
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 300-2СК-8×1-27,6
Аппарат КС 300-2СК-8×1-27,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,6 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 27,6 м² Ру 16 бар Ст20 / AISI 321/304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 27,6 м²
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / трубы 8×1 AISI 321
- Материалы узлов
- Оголовки: Ст20/ AISI 304; перегородки: AISI 304
- Масса аппарата (сухая)
- ≈ 350 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Мазут Площадь теплообмена 27,6 м² Мощность, кВт 1455,0 Запас по поверхности, % 14 Температурный график, °C 180,0 / 98,78 60,0 / 90,0 Расход — — Расчётное давление, бар 16,0 16,0 Масса аппарата (сухая) 350 кг Примечание: режимы и расход уточняются при расчёте под ваше ТЗ.

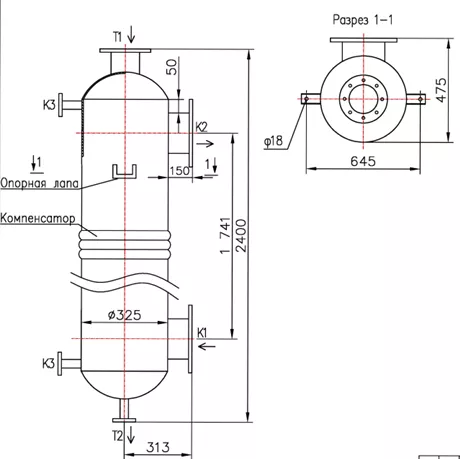

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду100, фланец ГОСТ 33250 1 16 Т2 Выход среды №1 Ду32, фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду150, фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду150, фланец ГОСТ 33259 1 16 К5 Продувка паром Ду32, фланец ГОСТ 33259 2 16 МатериалыЭлемент Материал Корпус Ст20 Трубки 8×1 AISI 321 Трубная решётка AISI 321 Патрубки (фланцы общие) Ст20 Патрубки Т1/Т2 (исполн.) Т2: фланец AISI 304 Патрубки К1/К2 Ст20 Оголовок (несъёмный) Ст20 Оголовок 2 (несъёмный) AISI 304 Перегородки AISI 304 Основные габаритыРазмер Значение Общая высота/длина — Расстояние между патрубками — Внешний диаметр кожуха — Посадочные и межцентровые — Диаметр крепёжных отверстий — Примечание: точные габариты подтвердим при привязке к обвязке и проектным чертежам.
