Кожухотрубный теплообменник КС 300-4СК-8×1-55,2
Аппарат КС 300-4СК-8×1-55,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 55,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 55,2 м² Ру 10 бар Ст20 / AISI 321 Производство СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 55,2 м²
- Мощность
- 2472 кВт
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / 08Х18Н10
- Масса аппарата (сухая)
- ≈ 680 кг
Инженерные параметры
Входные данные и режимПараметр По трубкам По кожуху Среда Пар Мазут Площадь теплообмена 55,2 м² Мощность 2472 кВт Запас поверхности 12 % Температурный график, °C 200 → 99,9 60 → 150 Расход 3,686 т/ч 50 м³/ч Давление, бар 10 10 Масса пустого ≤ 680 кг Примечание: данные уточняются при подборе и расчёте.

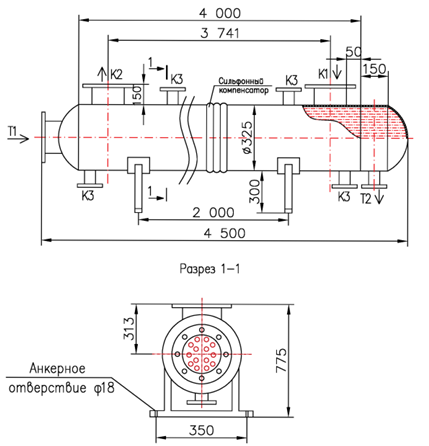

Присоединительные патрубки№ Назначение ГОСТ 33259 Ру, бар T1 Вход среды № 1 Ду 150 1 16Т2 10 T2 Выход среды № 1 Ду 50 1 16К 10 K1 Вход среды № 2 Ду 150 1 16K2 10 K2 Выход среды № 2 Ду 150 1 16K3 10 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки 08Х18Н10 Трубная решётка AISI 321 Патрубки и фланцы Ст20 / AISI 304 Оголовки Ст20 / AISI 304 Перегородки (11 шт.) AISI 304 Габариты (по чертежу)Параметр Значение Монтажное исполнение Горизонтальное Тип аппарата КС 300-4СК-8×1-55,2 Масса ≤ 680 кг - Отзывы
-
