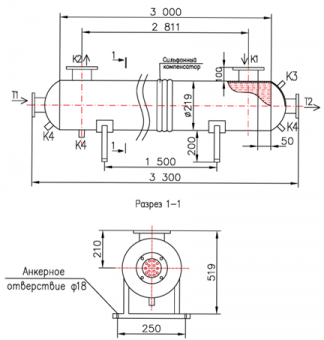

Кожухотрубный теплообменник КС 200-3СК-8×0,8-18,0
Аппарат КС 200-3СК-8×0,8-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 18,0 м² Ру 6 бар Материалы: Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 18,0 м²
- Давление расчётное
- 6,0 бар (трубки/кожух)
- Материал кожуха
- Ст20
- Материал трубок
- 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 190 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Речная вода Вода Площадь теплообмена 18,0 м² Мощность, кВт 1677,3 Запас по поверхности, % 17% Температурный график, °C 20,0 / 110,0 80,0 / 70,0 Расход ~24,0 м³/ч ~36,0 т/ч Расчётное давление, бар 6,0 6,0 Масса аппарата (сухая) 190 кг Примечание: реальные режимы и уточнения по режимам/температурам подтверждаются при расчёте.

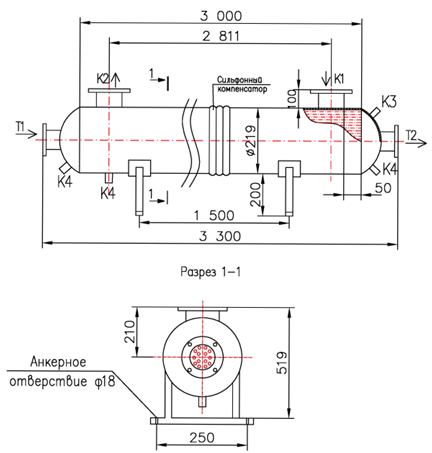

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 65, муфта приварная 1 16 Т2 Выход среды №1 Ду 65, муфта приварная 1 16 К1 Вход среды №2 Ду 80, муфта приварная 1 16 К2 Выход среды №2 Ду 80, муфта приварная 1 16 К3 Воздухоотводчик (резьба приварная) резьба Ø15 1 16 К4 Дренаж (резьба приварная) резьба Ø29 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Т1/Т2 (муфты/фланцы) AISI 304 К1/К2 (муфты) Ст20 Оголовок Т1/T2 — съёмный, AISI 304 Фланец оголовочный Ру16 — AISI 304 Основные габаритыРазмер Значение Общая высота/длина 1 200 мм Длина от К1 до К2 500 мм Расстояние от К2 до Т1 75 мм Внешний диаметр кожуха Ø219 мм Межцентровое расстояние фланца 160 мм Ширина фланца 250 мм Расстояние между крепежом 305 мм Диаметр анкерного отверстия Ø18 мм - Отзывы
-
