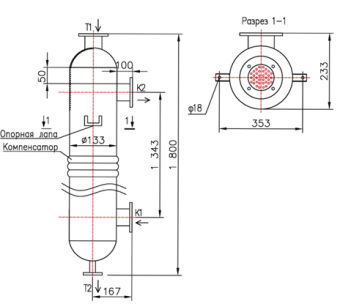

Кожухотрубный теплообменник КС 130-1,5СК-8×0,8-2,97
Аппарат КС 130-1,5СК-8×0,8-2,97 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 2,97 м² Ру 10 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 2,97 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 35 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 2,97 м² Мощность, кВт 402,2 — Запас по поверхности, % 18 — Температурный график, °C 164,0 → 89,77 5,0 → 90,0 Расход 0,632 м³/ч 3,9 м³/ч Расчётное давление, бар 10,0 10,0 Масса аппарата (сухая) 35 кг Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.
Присоединительные размерыТип Назначение Маркировка (Ду; тип/стандарт) Кол-во Ру, бар Т1 Вход среды №1 Ду 50; ГОСТ 33259 1 16 Т2 Выход среды №1 Ду 15; ГОСТ 33259 1 16 К1 Вход среды №2 Ду 50; ГОСТ 33259 1 16 К2 Выход среды №2 Ду 50; ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус (кожух) Ст20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубок Т2 AISI 304 Патрубки К1/К2 (фланцы) Ст20 Оголовок несъёмный П Ст20 Оголовок несъёмный Т2 AISI 304 Фланцы Ст20 (Ру16) Основные габаритыРазмер Значение Общая высота/длина — Длина от К1 до К2 — Расстояние от К2 до Т1 — Внешний диаметр кожуха — Размеры фланца (межцентровое) — Ширина фланца — Расстояние между крепежом — Диаметр анкерного отверстия — Примечание: габариты уточняются при расчёте и зависят от исполнения/комплектации.
