Кожухотрубный теплообменник КС 150-1,5СК-8×0,8-4,5-2
Аппарат КС 150-1,5СК-8×0,8-4,5-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 10 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 10 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / трубки 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 60 кг
Инженерные параметры

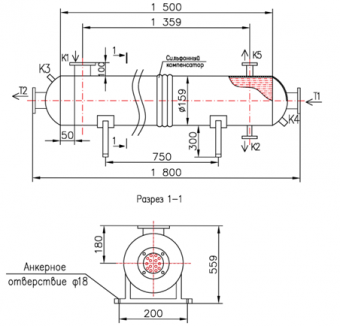

Исходные данные для расчётаПараметр Трубная сторона Кожуховая сторона Площадь теплообмена 4,5 м² Мощность 111,6 кВт (по эскизу) Запас поверхности 18 % Температура вход/выход °C 42 / 100 50 / 79,6 Расход сред 12 м³/ч 0,172 м³/с Давление, бар 3,0 3,0 Масса пустого ≤ 60 кг МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки T1–K2 AISI 304 Оголовок AISI 304, несъёмный Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру T1 Вход среды №1 Ду 50 фл. ГОСТ 33259 1 10 T2 Выход среды №1 Ду 50 фл. ГОСТ 33259 1 10 K1 Вход среды №2 Ду 50 фл. ГОСТ 33259 1 10 K2 Выход среды №2 Ду 50 фл. ГОСТ 33259 1 10 K3 Воздухоотводчик Муфта приварная Ду 15 1 10 K4 Дренаж Муфта приварная Ду 25 1 10 Габаритные размеры (по чертежу)Размер Значение Длина общая ≈ 1 500 мм Ø кожуха ≈ 159 мм Отверстие анкерное Ø 18 мм - Отзывы
-
