Кожухотрубный теплообменник КС 100-3-8×0,8-3,6
Аппарат КС 100-3-8×0,8-3,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,6 м² Ру 16 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 3,6 м²
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / трубы 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 45 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло Мощность, кВт 9,0 Запас по поверхности, % 17 Площадь теплообмена 3,6 м² Температурный график, °C 29 / 99 49 / 30 Расход 0,773 т/ч 1,2 м³/ч Расчётное давление, бар 16 16 Масса аппарата (сухая) 45 кг Примечание: конечные размеры могут отличаться, уточняются при расчёте.

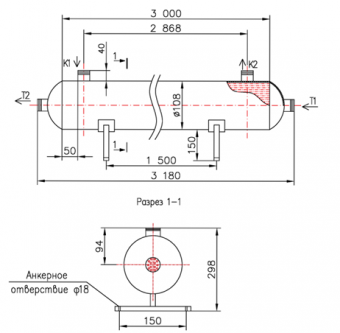

Присоединительные размерыТип Назначение Маркировка Ру, бар Т1 Вход среды №1 Резьба приварная Ду25 16 Т2 Выход среды №1 Резьба приварная Ду25 16 К1 Вход среды №2 Резьба приварная Ду25 16 К2 Выход среды №2 Резьба приварная Ду25 16 МатериалыЭлемент Материал Корпус Сталь 20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Муфты Т1/Т2, К1/К2 Сталь 20 Перегородки (2 шт.) AISI 304 Оголовок Сталь 20 (несъёмный) Основные габаритыРазмер Значение Общая длина ≈ 500 мм Диаметр кожуха ≈ 100 мм Анкерное отверстие Ø18 мм - Отзывы
-
