Кожухотрубный теплообменник КС 300-1СК-8×0,8-19,0
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 300-1СК-8×0,8-19,0
Аппарат КС 300-1СК-8×0,8-19,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 19,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 19,0 м² Ру 16 бар (ГОСТ 33259) Кожух Ст20 / трубки AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 19,0 м²
- Давление расчётное
- Ру 16 бар (фланцы ГОСТ 33259)
- Материал корпуса / трубок
- Ст20 / 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 180 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 19,0 м² Мощность, кВт 3135,9 Запас по поверхности, % 19 Температурный график, °C 151,8 → 119,8 5,0 → 60,0 Расход 4,994 м³/ч 48,894 м³/ч Рабочее давление, бар 6,0 10,0 Расчётное давление, бар 16 16 Масса аппарата (сухая) 180 кг Примечание: режимы и допуски уточняются при расчёте под вашу задачу; Ru16 — по присоединительным фланцам ГОСТ 33259.

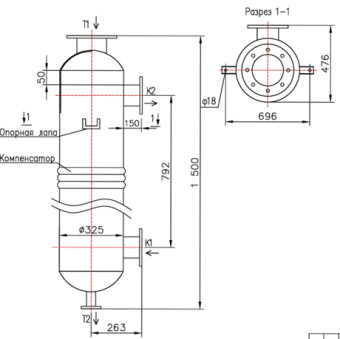

Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар Т1 Вход среды №1 Фланец ГОСТ 33259 • Ду150 1 16 Т2 Выход среды №1 Фланец ГОСТ 33259 • Ду50 1 16 К1 Вход среды №2 Фланец ГОСТ 33259 • Ду100 1 16 К2 Выход среды №2 Фланец ГОСТ 33259 • Ду100 1 16 МатериалыЭлемент Материал Корпус (кожух) Ст20 (Ст3сп5) Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубок Т1, фланец Ст20 Патрубок Т2, фланец AISI 304 Патрубки К1/К2, фланцы Ст20 Оголовок Т1 (несъёмный) Ст20 Оголовок Т2 (несъёмный) AISI 304 Основные габаритыРазмер Значение Общая высота/длина — Межосевое Т/К — Внешний диаметр кожуха — Посадочные/крепёж — Примечание: габариты уточняются при подборе и согласовании. Возможна адаптация под вашу обвязку.
