Кожухотрубный теплообменник КС 130-2-10×1,0-5,96

Аппарат КС 130-2-10×1,0-5,96 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь 5,96 м² Ру 6 бар AISI 304/316 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 5,96 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 316 10×1,0
Масса аппарата (сухая): ≈ 60 кг
Документ: Б-46879

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Сироп	Ледяная вода
Мощность, кВт	5,1
Запас поверхности	15 %
Площадь теплообмена	5,96 м²
Давление, бар	6,0	6,0
Масса аппарата (сухая)	60 кг

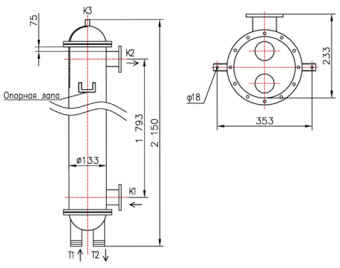

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Ру, бар
Т1	Вход среды №1	Ду 40 резьба приварная	6
Т2	Выход среды №1	Ду 40 резьба приварная	6
К1	Вход среды №2	Ду 50 фланец ГОСТ 33259	6
К2	Выход среды №2	Ду 50 фланец ГОСТ 33259	6
К3	Под воздухоотводчик	Ду 15 резьба приварная	6

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316 10×1,0
Трубная решётка	AISI 316
Фланцы	AISI 304 РУ 6
Муфты резьбовые	AISI 316
Оголовок съёмный	AISI 316
Уплотнение	Фторопласт
