Кожухотрубный теплообменник КС 150-2,5-8×0,8-7,5, Ру16, 7,5 м²
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 150-2,5-8×0,8-7,5
Аппарат КС 150-2,5-8×0,8-7,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 7,5 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 7,5 м²
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- Сталь 20 / трубы 8×0,8 AISI 304
- Мощность, кВт
- 125
- Масса аппарата (сухая)
- ≈ 95 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Площадь теплообмена 7,5 м² Мощность, кВт 125 Запас по поверхности, % 25 Температурный график, °C 80 / 60 50 / 70 Расход ≈ 5,38 т/ч ≈ 5,38 т/ч Расчётное давление, бар 16,0 16,0 Масса аппарата (сухая) 95 кг Примечание: режимы и расход уточняются при расчёте под ваше ТЗ.

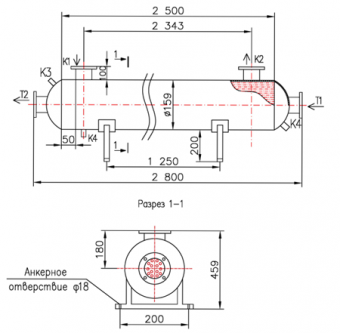

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 50; фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду 50; фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 50; фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 50; фланец ГОСТ 33259 1 16 К3 Под воздухоотводчик Ду 15; муфта приварная 1 16 К4 Дренаж Ду 25; муфта приварная 1 16 МатериалыЭлемент Материал Корпус (кожух) Сталь 20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2 Сталь 20, фланцы ГОСТ 33259 Патрубки К1/К2 Сталь 20, фланцы ГОСТ 33259 Штуцер К3 (воздухоотводчик) Муфта приварная, Ду15 Штуцер К4 (дренаж) Муфта приварная, Ду25 Оголовок Т1/Т2 Несъёмный, Сталь 20 Перегородки 15 шт, AISI 304 Основные габаритыРазмер Значение Длина/высота общая — уточняется при расчёте Диаметр кожуха — уточняется при расчёте Межцентровые размеры фланцев — по ГОСТ 33259 Анкерные точки/отверстия — уточняется при расчёте Точные габариты и расположение патрубков подтвердим в компоновочном чертеже под ваш узел.
