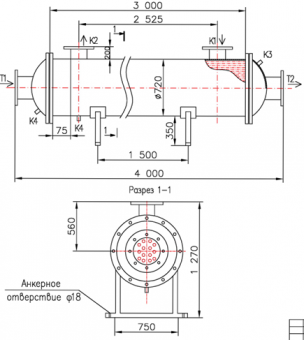

Кожухотрубный теплообменник КС 700-3-14×2-133,2
Аппарат КС 700-3-14×2-133,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 133,2 м², расчётное давление 10 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 133,2 м² Ру 10 бар Ст20 + AISI 316L/321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 133,2 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материалы (основные)
- Кожух Ст20; трубки 14×2 AISI 316L; оголовки/фланцы AISI 321
- Масса аппарата (сухая)
- ≈ 2700 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда — — Площадь теплообмена 133,2 м² Мощность, кВт — — Запас по поверхности, % — — Температурный график, °C — / — — / — Расход — — Расчётное давление, бар 10,0 10,0 Масса аппарата (сухая) 2700 кг Примечание: реальные режимы уточняются при расчёте; запас поверхности подбираем под требуемую надёжность.
Присоединительные размерыТип Назначение Маркировка (Ду; тип/стандарт) Кол-во Ру, бар Т1 Вход среды №1 Ду 300; фланец ГОСТ 33259 1 10 Т2 Выход среды №1 Ду 300; фланец ГОСТ 33259 1 10 К1 Вход среды №2 Ду 200; фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 200; фланец ГОСТ 33259 1 16 К3 Под воздухоотводчик Ду 15; муфта приварная 1 10 К4 Дренаж Ду 25; муфта приварная 2 10 МатериалыЭлемент Материал Корпус (кожух) Ст20 Трубки 14×2 AISI 316L Трубная решётка AISI 316L Т1/Т2 фланцы/оголовки AISI 321, съёмные оголовки К1/К2 фланцы Ст20 Фланец оголовочный AISI 321 Уплотнение оголовка Паронит Основные габаритыРазмер Значение Длина аппарата — Внешний диаметр кожуха — Межцентровые расстояния — Диаметр анкерных отверстий — Примечание: габариты уточняются при расчёте и согласовании с чертежом.
