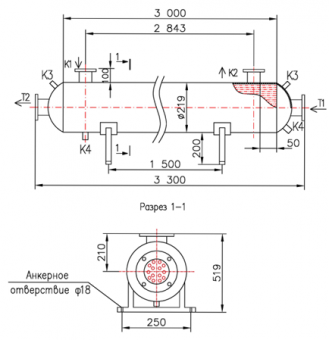

Кожухотрубный теплообменник КС 200–3,0–8×1–18,0

Аппарат КС 200-3,0-8×1-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18,0 м² Ру 6 бар AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 18,0 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 321 / трубы 8×1 AISI 321
Масса аппарата (сухая): ≈ 195 кг
Документ: Б-47394

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Эмульсионная мастика
Площадь теплообмена	18,0 м²
Мощность, кВт	209,7
Запас по поверхности, %	15
Температурный график, °C	80 / 50	80 / 50
Расход среды	20 м³/ч	5,405 м³/ч
Расчётное давление, бар	6	6
Масса аппарата (сухая)	195 кг

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
П1	Вход среды №1	Ду65, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду65, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду50, фланец ГОСТ 33259	1	10
К2	Выход среды №2	Ду50, фланец ГОСТ 33259	1	10
К3	Воздухоотводчик	Муфта приварная Ду15	1	10
К4	Дренаж	Муфта приварная Ду25	1	10

Материалы

Элемент	Материал
Корпус	AISI 321
Трубки	8×1 AISI 321
Трубная решётка	AISI 321
Патрубки Т1/Т2	AISI 304
Патрубки К1/К2	AISI 321
Оголовок несъёмный	AISI 304
