Кожухотрубный теплообменник КС 300-3СК-8×0,8-41,4
Аппарат КС 300-3СК-8×1-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,4 м² Ру 10 бар AISI 316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 41,4 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 316 / трубки Ду8×AISI 316
- Масса аппарата (сухая)
- ≈ 500 кг
Инженерные параметры

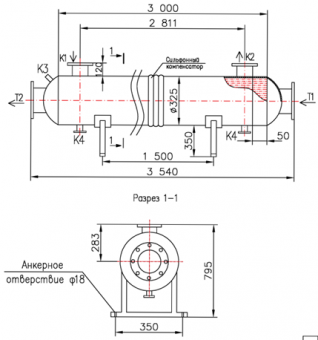

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло Мощность, кВт 106,2 Запас по поверхности, % 12 % Вход/выход °C 21 → 12 80 → 20 Расход 67,34 т/ч 18,20 м³/ч Давление, бар 6,0 6,0 Масса пустого ≤ 500 кг МатериалыЭлемент Материал Корпус AISI 316 Трубки Ду 8 × AISI 316 Трубная решётка AISI 316 Патрубки Т1/Т2 AISI 304 Патрубки К1/К2 AISI 316 Оголовок несъёмный Т1/Т2 AISI 304 Перегородки ЭШТ AISI 316 Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 125 фланец ГОСТ 33259 1 10 Т2 Выход среды №1 Ду 125 фланец ГОСТ 33259 1 10 К1 Вход среды №2 Ду 80 фланец ГОСТ 33259 1 10 К2 Выход среды №2 Ду 80 фланец ГОСТ 33259 1 10 К3 Воздухоотводчик Резьб. приварная Ду 15 1 10 К4 Дренаж Ду 25 фланец ГОСТ 33259 1 10 Габариты (по чертежу)Размер Значение Общая длина ≈ 2811 мм Высота по опорам ≈ 550 мм Диаметр кожуха ≈ 500 мм Анкерные отверстия Ø 18 мм Примечание: размеры уточняются при расчёте и монтаже.
