Кожухотрубный теплообменник КС 700-2Р-25×1,5-41

Аппарат КС 700-2Р-25×1,5-41 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 58,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 58,5 м² Ру 16 бар AISI 304 / 316 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 58,5 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубки Ду 25×1,5 AISI 316
Масса аппарата (сухая): ≈ 1800 кг
Документ: Б-47394-4

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Эмульсионная матрица	Вода
Мощность, кВт	704,7
Запас по поверхности, %	14 %
Площадь теплообмена	58,50 м²
Температура вход/выход, °C	80 / 30	12 / 43,8
Расход, т/ч	18,2	19,0
Расчётное давление, бар	16	16
Масса аппарата (сухая)	1800 кг

Примечание: режимы уточняются при расчёте; запас поверхности — 14 %.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
ТП	Вход среды №1	Ду 150 фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 150 фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду 65 фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду 65 фланец ГОСТ 33259	1	16
К3	Воздухоотводчик	Муфта приварная Ду 15	1	16
К4	Дренаж	Фланец ГОСТ 33259 Ду 25	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	Ду 25×1,5 AISI 316
Вставка геликальная	AISI 316
Трубная решётка	АМ 516
Патрубки Т1–Т2 (фланцы)	AISI 316
Патрубки К1–К2–К4 (фланцы)	AISI 304
Оголовки 1–2 (съёмные)	AISI 316
Фланец оголовочный	Ру 16 — AISI 316
Уплотнение оголовка	Фторопласт

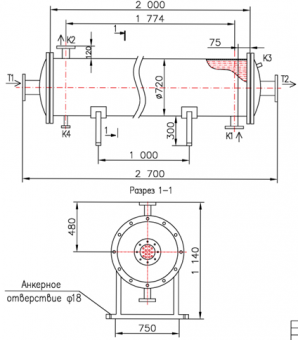

Ключевые габариты (по чертежу)

Размер	Значение
Длина общая	≈ 2700 мм
Диаметр кожуха	≈ 1000 мм
Расстояние между опорами	≈ 1140 мм
Диаметр анкерного отверстия	Ø 18 мм

Габариты уточняются при монтаже, эскиз выполнен не в масштабе.
