Кожухотрубный теплообменник КС 700-2,0ВП-8×0,8-161,0Б

Аппарат КС 700-2,0ВП-8×0,8-161,0Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 161,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 161,0 м² Ру 10 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 161,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 1700 кг
Документ: Б-47515-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Сетевая вода	Исходная вода
Площадь теплообмена	161,0 м²
Мощность, кВт	14579,2	7002,1
Запас по поверхности, %	21	12
Температура вх/вых, °C	115 / 70	70 / 40
Расход, м³/ч	278,6	200,7
Расчётное давление, бар	10	10
Масса аппарата (сухая)	1700 кг

Примечание: режимы уточняются при проектном расчёте.

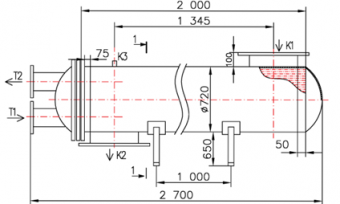

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 200 фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 200 фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду 500 фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду 500 фланец ГОСТ 33259	1	16
Воздухоотводчик	Резьба приварная Ду15	ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3 Сн5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1, Т2, К1, К2	Ст20
Оголовок Т1 съёмный / Т2 корпусной	Ст20
Фланец оголовочный РИб	Ст20

Ключевые габаритные размеры

Размер	Значение
Длина общая	≈ 1620 мм
Диаметр кожуха	Ø 700 мм
Диаметр трубного пучка	≈ 500 мм
Масса	1700 кг
