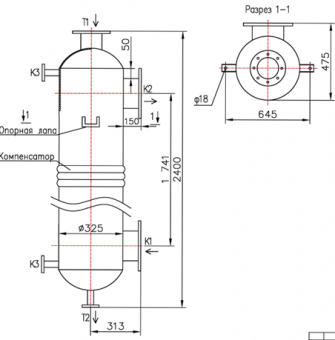

Кожухотрубный теплообменник КС 300-2СК-8×1-27,6

Аппарат КС 300-2СК-8×1-27,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,6 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 27,6 м² Ру 16 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 27,6 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 321
Масса аппарата (сухая): ≈ 350 кг
Документ: Б-46579

Инженерные параметры

Входные данные и режимы

Параметр	По трубкам	По кожуху
Среда	Пар	Мазут
Площадь теплообмена	27,6 м²
Мощность, кВт	1455 кВт
Запас по поверхности, %	14 %
Температура вход/выход, °C	180 / 98,8	60 / 90
Расход	2,214 т/ч	—
Давление рабочее, бар	16	16
Масса аппарата (сухая)	350 кг

Присоединительные патрубки

Тип	Назначение	Ду	Кол-во	Ру бар
T1	Вход среды №1	100 ГОСТ 33250	1	16
T2	Выход среды №1	32 ГОСТ 33259	1	16
K1	Вход среды №2	150 ГОСТ 33259	1	16
K2	Выход среды №2	150 ГОСТ 33259	1	16
K5	Продувка паром	32 ГОСТ 33259	2	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3Си5)
Трубки	AISI 321 8×1
Трубная решётка	AISI 321
Патрубки T1–T2	Ст20
Патрубки K1–K2	Ст20
Оголовок 1	Ст20 несъёмный
Оголовок 2	AISI 304 несъёмный
Перегородки	AISI 304
