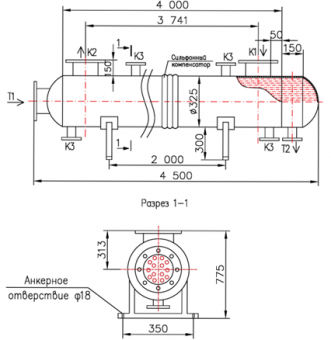

Кожухотрубный теплообменник КС 300-4СК-8×1-55,2

Аппарат КС 300-4СК-8×1-55,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 55,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь 55,2 м² Ру 10 бар Ст20 / AISI 321 Производство СНГ / РФ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 55,2 м²
Мощность: ≈ 2472 кВт
Запас поверхности: 12 %
Давление расчётное: 10 бар
Материалы кожуха/трубок: Ст20 / AISI 321 (08Х18Н10)
Масса аппарата (сухая): ≈ 680 кг
Документ: Б-46579-1

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Мазут
Площадь теплообмена	55,2 м²
Мощность, кВт	2472
Запас по поверхности, %	12
Температурный график, °C	200 / 99,96	60 / 150
Расход	3,686 т/ч	50 м³/ч
Расчётное давление, бар	10	10
Масса аппарата (сухая)	680 кг

Примечание: режимы уточняются при расчёте.

Присоединительные патрубки

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 150 (ГОСТ 33259)	1	16
Т2	Выход среды №1	Ду 50 (ГОСТ 33259)	1	16
К1	Вход среды №2	Ду 150 (ГОСТ 33259)	1	16
К2	Выход среды №2	Ду 150 (ГОСТ 33259)	1	16
Арматура	Резерв (продувка)	Ду 50 (ГОСТ 33259)	4	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (См20)
Трубки	08Х18Н10 (AISI 321)
Трубная решётка	AISI 321
Фланцы	Сталь 20 (См20)
Оголовки	Ст20 / AISI 304
Перегородки (11 шт)	AISI 304
