Кожухотрубный теплообменник КС 200-3СК-8×0,8-18,0

Аппарат КС 200-3СК-8×0,8-18,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18 м² Ру 6 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 18 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубы 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 190 кг
Документ: Б-46585

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Речная вода	Вода
Площадь теплообмена	18 м²
Мощность, кВт	1677,3
Запас по поверхности, %	17
Температурный график, °C	20 / 110	80 / 70
Расход сред	24,0 м³/ч	36,0 т/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	190 кг

Материалы

Элемент	Материал
Корпус	Ст 20 (См3Сн5)
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы T1,T2	Ст 20
Фланцы K1,K2	Ст 20
Оголовок	Несъёмный T1–T2, AISI 304

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 65 фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 65 фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 80 фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 80 фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Резьба приварная Ду 15	1	16
K4	Дренаж	Резьба приварная Ду 29	1	16

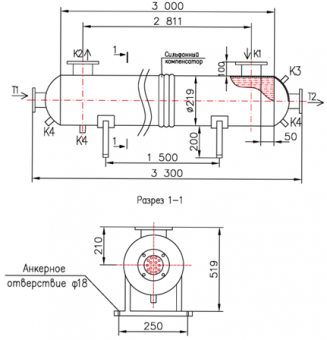

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1500 мм
Анкерное отверстие	Ø 18 мм
Диаметр кожуха	Ø 210 мм
