Описание

Кожухотрубный теплообменник КС 200-1,5СК-18×1-4,03

Аппарат КС 200-1,5СК-18×1-4,03 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,03 м² Ру 6 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,03 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса аппарата (сухая): ≈ 110 кг
Документ: Б-46585-1

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Речная вода	Вода
Мощность, кВт	531,7
Площадь теплообмена	4,03 м²
Температура, °C (вх/вых)	20 / 70	1 / 110
Расход	24 т/ч	11,4 м³/ч
Давление, бар	6	6
Масса пустого	110 кг

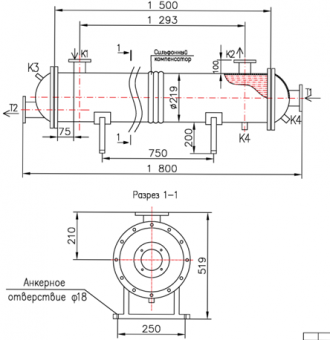

Присоединительные размеры

Тип	Назначение	Маркировка	Ру, бар
Т1	Вход среды №1	Ду 50, ГОСТ 33259	16
Т2	Выход среды №1	Ду 50, ГОСТ 33259	16
К1	Вход среды №2	Ду 65, ГОСТ 33259	16
К2	Выход среды №2	Ду 65, ГОСТ 33259	16
К3	Воздухоотводчик	Муфта 15	16
К4	Дренаж	Муфта 75	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3Сн5)
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки Т1-Т2	AISI 304
Патрубки К1-К2	Ст20
Оголовок	AISI 304 съёмный
Фланцы	Ст20 Ру 16
Уплотнения	Паронит
