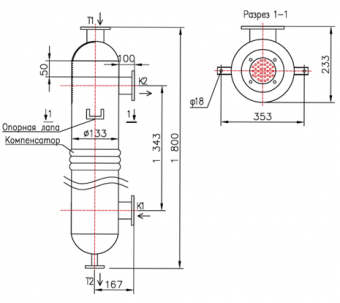

Кожухотрубный теплообменник КС 130-1,5СК-8×0,8-2,97

Аппарат КС 130-1,5СК-8×0,8-2,97 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,97 м² Ру 10 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,97 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 35 кг
Документ: Б-46608

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	2,97 м²
Мощность, кВт	402,2
Запас по поверхности, %	18
Температурный график, °C	164 / 89,8	5 / 90
Расход, м³/ч	0,632	3,9
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	35 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50	1	16
Т2	Выход среды №1	Ду 15	1	16
К1	Вход среды №2	Ду 50	1	16
К2	Выход среды №2	Ду 50	1	16

Материалы

Элемент	Материал
Корпус	Ст 20 (Ст3 сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст 20
Оголовок П	Ст 20 (несъёмный)
Оголовок Т2	AISI 304 (несъёмный)
