Кожухотрубный теплообменник КС 130-1,5СК-8×0,8-2,97
Аппарат КС 130-1,5СК-8×0,8-2,97-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 2,97 м² Ру 10 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 2,97 м²
- Мощность
- ≈ 385,8 кВт
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 35 кг
Инженерные параметры

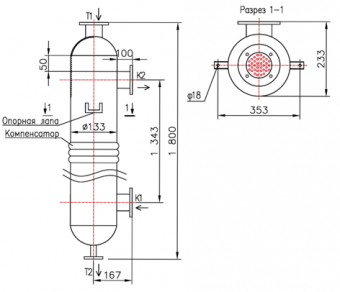

Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 2,97 м² Мощность, кВт ≈ 385,8 Запас по поверхности, % 18 % Температура вход/выход, °C 164 / 89,8 90 / – Расход 0,583 м³/ч 3,9 т/ч Расчётное давление, бар 10 10 Масса аппарата (сухая) 35 кг МатериалыЭлемент Материал Корпус Сталь 20 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки K1/K2 Сталь 20 (фланцы) Патрубки T1/T2 AISI 304 Оголовок Несъёмный (Ст20/AISI 304) Опора Лапа Ст 20 Присоединительные размерыТип Назначение Маркировка Кол-во Ру бар T1 Вход среды № 1 Ду 50 ГОСТ 33259 1 16 T2 Выход среды № 1 Ду 15 ГОСТ 33259 1 16 K1 Вход среды № 2 Ду 50 ГОСТ 33259 1 16 K2 Выход среды № 2 Ду 50 ГОСТ 33259 1 16 Габаритные размеры (по чертежу)Размер Значение Монтажное исполнение Вертикальное Примерная высота ≈ 900 мм Диаметр кожуха Ø 133 мм Длина трубного пучка ≈ 600 мм - Отзывы
-
