Кожухотрубный теплообменник И-231124

Аппарат КС-231124 (AISI 321, 4,2 м², 6 бар) применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,2 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,2 м² Ру 6 бар AISI 321 / AISI 321 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,2 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 321 / AISI 321 (трубы 8×1)
Масса аппарата (сухая): ≈ 90 кг
Документ: И-231124

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пары масла / азот	Азот
Площадь теплообмена	4,2 м²
Мощность, кВт	0,6
Запас по поверхности, %	12
Температурный график, °C	300 / 200	60 / 180
Расход, кг/ч	20,0	17,0
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	90 кг

Примечание: режимы и параметры уточняются при расчёте, запас поверхности — под надёжность.

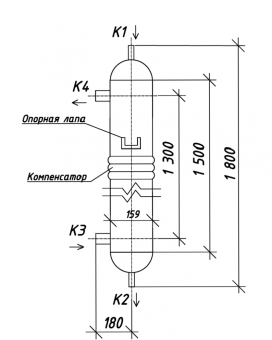

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды (под приварку)	Ду 25	1	10
К2	Выход греющей среды (под приварку)	Ду 25	1	10
К3	Вход нагреваемой среды (под приварку)	Ду 50	1	10
К4	Выход нагреваемой среды (под приварку)	Ду 50	1	10

Материалы

Элемент	Материал
Корпус	AISI 321
Трубки	AISI 321 (8×1)
Трубная решётка	AISI 321
Патрубки К1–К4	AISI 321
Оголовок несъёмный КТ	AISI 321
Оголовок несъёмный K2	AISI 321

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Высота в сборе, мм	— (уточняется при расчёте)
Присоединительные размеры	— (уточняется при расчёте)
