КС 130-2-10×1-3,96

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

193 509.75 ₽

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубный теплообменник КС 130-2-10×1,0-5,96

Аппарат КС 130-2-10×1-3,96 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь 5,96 м² Ру 6 бар AISI 304 / 316 Производство СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 5,96 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / 316 10×1,0
Масса (≤): ≈ 60 кг
Документ: Б-46879

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Сироп	Ледяная вода
Мощность, кВт	5,1
Запас по поверхности, %	15 %
Площадь теплообмена	5,96 м²
Температура вход/выход, °C	25 / 10	2 / 10
Расход сред, т/ч	0,350	0,548
Давление, бар	6,0	6,0
Масса аппарата (сухая)	60 кг

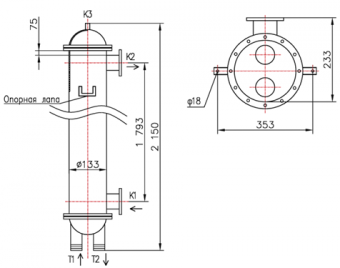

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду 40, резьба приварная	1	6
T2	Выход среды №1	Ду 40, резьба приварная	1	6
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	6
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	6
K3	Воздухоотводчик	Ду 15, резьба приварная	1	6

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316 10×1,0
Трубная решётка	AISI 316
Патрубки T1/T2	AISI 316
Фланцы K1/K2	AISI 304
Оголовок съёмный	AISI 316
Уплотнение оголовка	Фторопласт (F4)
