Описание

Кожухотрубный теплообменник КС 150-2,5-8×0,8-7,5

Аппарат КС 150-2,5-8×0,8-7,5 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 7,5 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 7,5 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса аппарата (сухая): ≈ 95 кг
Документ: Б-46916

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	125
Запас по поверхности, %	25
Площадь теплообмена	7,5 м²
Температура вход/выход, °C	80 / 60	50 / 70
Расход, т/ч	5,375	5,376
Расчётное давление, бар	16	16
Масса аппарата (сухая)	95 кг

Примечание: реальные режимы уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	16
Т2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	16
К1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
К2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16
К3	Воздухоотводчик	Муфта приварная Ду 15	1	16
К4	Дренаж	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1/Т2	Ст20
Фланцы К1/К2	Ст20
Оголовок несъёмный	Ст20
Перегородки	15 шт, AISI 304

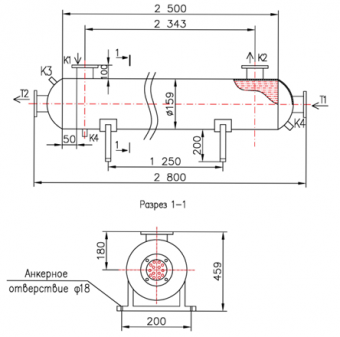

Ключевые габариты (по чертежу)

Размер	Значение
Общая длина	≈ 2800 мм
Длина трубного пучка	≈ 2500 мм
Диаметр кожуха	≈ 150 мм
