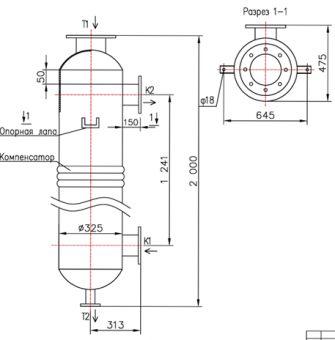

Кожухотрубный теплообменник КС 300-1,5СК-8×0,8-20,7
Аппарат КС 300-1,5СК-8×0,8-20,7 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 20,7 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 20,7 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / 8×0,8 AISI 304
- Масса аппарата (сухая)
- ≈ 250 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Площадь теплообмена 20,7 м² Мощность, кВт 5490 Запас по поверхности, % 15 Температура вход/выход, °C 190 / 100 35 / 80 Расход 5,329 м³/ч 66,694 т/ч Расчётное давление, бар 16 16 Масса аппарата (сухая) 250 кг Примечание: режимы уточняются при проектном расчёте.
Присоединительные патрубки и фланцыТип Назначение Маркировка (Ду) Кол-во Ру, бар Т1 Вход среды №1 Ду150 фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду50 фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду150 фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду150 фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3 сп5) Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Т1/Т2 Ст20 / AISI 304 Фланцы К1/К2 Ст20 Оголовок Т1 Ст20, несъёмный Оголовок Т2 AISI 304, несъёмный - Отзывы
-
