Кожухотрубный теплообменник КС 700-3-14×2-133,2

Аппарат КС 700-3-14×2-133,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 133,2 м², расчётное давление 10 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 133,2 м² Ру 10/16 бар Ст20 / AISI 316L / 321 Производство СНГ • документ Б-47081

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 133,2 м²
Давление расчётное: 10/16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / ДУ 4×2 AISI 316L
Масса аппарата (сухая): ≈ 2700 кг
Документ: Б-47081

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Расчётное давление, бар	16	10
Площадь теплообмена	133,2 м²
Масса аппарата (сухая)	2700 кг

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп)
Трубки	ДУ 4×2 AISI 316L
Трубная решётка	AISI 316L
Фланцы T1/T2	AISI 321
Фланцы K1/K2	Ст20
Оголовки съёмные	AISI 321
Уплотнения	Паронит

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 300, фланец ГОСТ 33259	1	10
T2	Выход среды №1	Ду 300, фланец ГОСТ 33259	1	10
K1	Вход среды №2	Ду 200, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 200, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Муфта 15	1	10
K4	Дренаж	Муфта 25	2	10

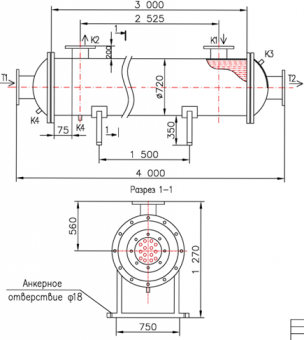

Эскиз выполнен не в масштабе. Фактические размеры уточняются при расчёте и поставке.
