Кожухотрубный теплообменник КС 700-2Р-25×1,5-41
Аппарат КС 700-2Р-25×1,5-41 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 58,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 58,5 м² Ру 16 бар AISI 304 / 316 Производство / склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 58,5 м²
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 316 Ду 25×1,5
- Масса аппарата (сухая)
- ≈ 1800 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Эмульсионная матрица Вода Площадь теплообмена 58,50 м² Мощность, кВт 704,7 Запас по поверхности, % 14 Температурный график, °C 80 / 30 12 / 43,8 Расход 18,2 т/ч 19,0 т/ч Расчётное давление, бар 16,0 16,0 Масса аппарата (сухая) 1800 кг Примечание: параметры уточняются при расчёте конкретного режима.

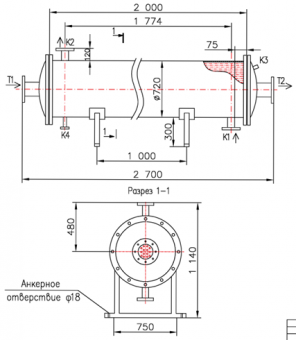

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 150 фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду 150 фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 65 фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 65 фланец ГОСТ 33259 1 16 К3 Воздухоотводчик Муфта приварная Ду 15 1 16 К4 Дренаж Фланец ГОСТ 33259 Ду 25 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки 25×1,5 AISI 316 Геликончаная вставка AISI 316 Трубная решётка AISI 516 Патрубки Т1/Т2 AISI 316 Патрубки К1-К4 AISI 304 Оголовки Т1, Т2 Съёмные AISI 316 Фланцы оголовочные Ру 16 AISI 316 Уплотнение оголовка Фторопласт - Отзывы
-
