Кожухотрубный теплообменник КС 700-2,0ВП-8×0,8-161,0 Б
Аппарат КС 700-2,0ВП-8×0,8-161,0 Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 161,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 161 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 161 м²
- Давление расчётное
- 10 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304 (8×0,8)
- Масса аппарата (сухая)
- ≈ 1700 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Сетевая вода Исходная вода Площадь теплообмена 161 м² Мощность, кВт 14 579,2 7002,1 Запас по поверхности, % 21 12 Температурный график, °C 115 / 70 70 / 40 Расход, м³/ч 278,6 200,7 Расчётное давление, бар 10 10 Масса аппарата (сухая) ≈ 1700 кг Примечание: режимы уточняются при расчёте; запас поверхности подбирается по ТЗ.

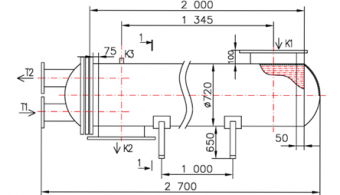

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар Т1 Вход среды №1 Ду 200 фланец ГОСТ 33259 1 16 Т2 Выход среды №1 Ду 200 фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 500 фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 500 фланец ГОСТ 33259 1 16 Воздухоотводчик Резьба приварная Ду 15 1 1 16 МатериалыЭлемент Материал Корпус Сталь 20 (Ст3сп5) Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1-Т2 Ст20 Патрубки К1-К2 Ст20 Оголовок Т1 съёмный Ст20 Оголовок Т2 корпусной Ст20 Фланец оголовочный РИб Ст20 Габаритные размеры (по чертежу)Размер Значение Длина общая ≈ 1620 мм Анкерное отверстие Ø 18 мм - Отзывы
-
