Кожухотрубный теплообменник КС 100-1СК-8×0,8-1,2

Аппарат КС 100-1СК-8×0,8-1,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,2 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,2 м² Ру 10 бар AISI 304 Производство СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 1,2 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / 8×0,8 AISI 304
Масса аппарата (сухая): ≈ 17 кг
Документ: Б-47550

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	50 кВт
Площадь теплообмена	1,2 м²
Запас по поверхности, %	16 %
Температура вход/выход, °C	105 / 78,9	15 / 90
Расход, м³/ч	0,077	0,573
Давление, бар	6,0	6,0
Масса аппарата (сухая)	17 кг

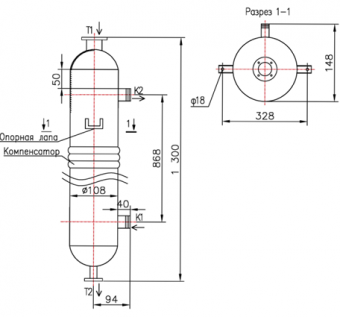

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	10
Т2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	10
К1	Вход среды №2	Ду 25, резьбовое под приварку	1	10
К2	Выход среды №2	Ду 25, резьбовое под приварку	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы Т1/Т2	AISI 304
Резьбы К1/К2	AISI 304
Оголовки	Несъёмные AISI 304
Перегородка	70 % — AISI 304
